聊城二手滚轮架
- 品牌： 品牌不限
- 型号： 型号不限

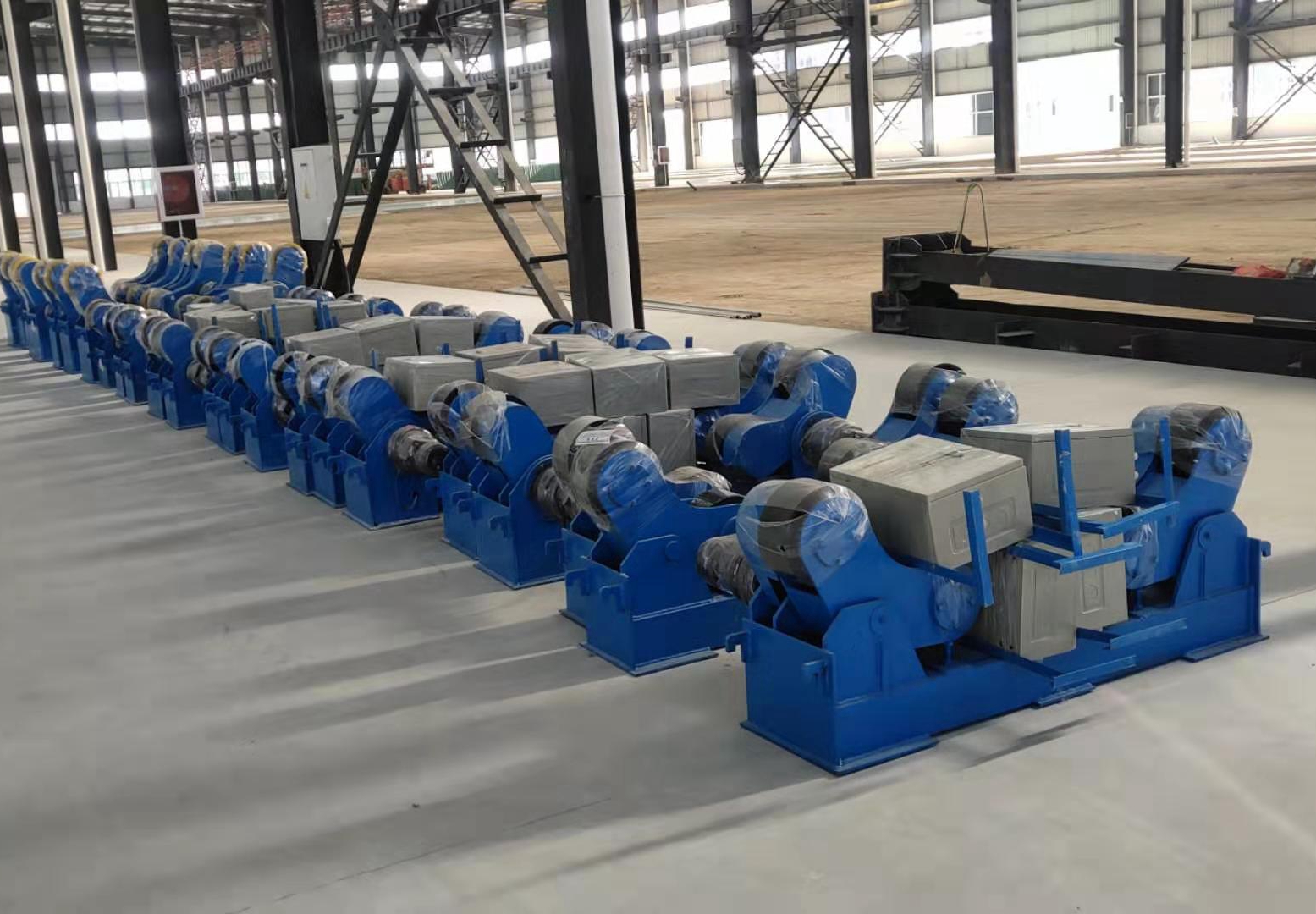

自调式滚轮架
自调式滚轮架以主付机两组为一套，即主动滚轮架和被动滚轮架自调型系列主被动架各组为四个滚轮，滚轮采用内铁芯，外橡胶的结构制成。经久耐用，使用时无震动。主动滚轮架的运转由调速电机通过二个蜗轮减速箱同步传动运转，采用调速控制器实现无级变速。机械传动噪声低，工件回转稳定，工件回转线速度为5-70m/h(为无极变速)各组钳形架在工件直径达一定范围内进行自动调节，在最小直径时，各组钳形架的下轮在同一水平线上(不同吨位的滚轮架，工作范围各不相同)。各吨位的滚轮架工作范围不得超过最大直径尺寸
主要技术参数
|
规格型号 |
最大承载重量(kg) |
适应工作范围(mm) |
滚轮直径和宽度(mm) |
滚轮线速度 (m/h) |
电机功率(kw) |
调速方式 |
|
|
橡胶轮 |
金属轮 |
||||||
|
HZG-5 |
5000 |
Φ250-2300 |
Φ250×100 |
2×Φ240×20 |
6-60 |
0.75 |
电磁无级调速或变频无级调速 |
|
HZG-10 |
10000 |
Φ320-2800 |
Φ300×120 |
2×Φ290×25 |
6-60 |
1.1 |
|
|
HZG-20 |
20000 |
Φ500-3500 |
Φ350×120 |
2×Φ340×30 |
6-60 |
1.5 |
|
|
HZG-40 |
40000 |
Φ600-4200 |
Φ400×120 |
2×Φ390×40 |
6-60 |
3 |
|
|
HZG-60 |
60000 |
Φ750-4800 |
Φ450×120 |
2×Φ440×50 |
6-60 |
4 |
|
|
HZG-80 |
80000 |
Φ850-5000 |
Φ500×120 |
2×Φ490×60 |
6-60 |
4 |
|
|
HZG-100 |
100000 |
Φ1000-5500 |
Φ500×120 |
2×Φ490×70 |
6-60 |
5.5 |
|
|
HZG-150 |
150000 |
Φ1000-6500 |
按需求制作 |
6-60 |
2×2.2 |
||
可调式滚轮架
可调式滚轮架是借助主动滚轮与焊件之间的摩擦力，带动焊件旋转的变位机械。可调式滚轮架只有一个滚轮部件是主动滚轮部件，而另一个是从动滚轮部件。驱动装置均采用变频调速电机，通过减速机来拖动滚轮部件，并带动焊件做焊接回转。每个滚轮架中的滚轮部件间距调整，是通过手动，根据焊件情况，利用定位栓来完成。
技术参数
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
宽轮焊接滚轮架是根据用户的使用要求而设计制造的。本滚轮分为自调/可调式滚轮架，进口变频器实现无级调速，调速范围宽，启动力矩大，精度高，传动噪声低，工作回转平稳。手控盒操作简单可靠，并在电控柜留有联动接口，可与我公司生产的操作机控制系统相连，实现联动操作。该产品广泛适用于有色金属（簿壁和软金属）圆筒的手工焊接和自动焊接。
主要技术参数
|
规格型号 |
HG3-20 |
HG3-30 |
HG3-50 |
HG3-100 |
|
|
载 重（t） |
20 |
30 |
50 |
100 |
|
|
滚轮组 |
直径 (mm) |
350 |
400 |
400 |
500 |
|
轮宽 (mm) |
120 |
||||
|
总宽 (mm) |
240 |
360 |
|||
|
筒体直径 |
最大 (mm) |
4500 |
5000 |
||
|
最小 (mm) |
500 |
750 |
1000 |
||
|
滚轮速度（mm/min） |
60~1000 |
||||
|
电机功率（kW） |
2×0.37 |
2×0.55 |
2×1.1 |
2×1.5 |
|
|
外形尺寸L×W×H（mm） |
主动架 |
2410×1225×1065 |
2595×1285×1065 |
2665×1470×1135 |
3080×1500×1410 |
|
从动架 |
2410×580×1065 |
2595×605×1065 |
2665×845×1135 |
3080×865×1410 |
|
|
中心距 |
1600 |
1800 |
2000 |
||
|
调速方式 |
变频调速 |
||||
防轴窜焊接滚轮架
防轴窜焊接滚轮架在可调式滚轮架的基础上将从动架的滚轮做成可升降式，利用光电编码器检测工件的窜动量，系统控制器控制从动滚轮的升降。位移检测架放置在工件的一端，检测轮压在工件的端面上（端面必须经过加工），检测轮能随工件一起转动，当工件轴向移动时，检测轮会随工件一起随动，光电编码器检测到工件的窜动量和窜动方向，其信号输入到系统控制器进行处理。控制器会根据窜动量的大小来调节从动滚轮的升降行程、升降速度和升降间隔时间，根据窜动方向控制升或降。工件的窜动量始终在-1.5mm和+1.5mm之间波动,这样,工件的窜动被限制在一定的范围内，能满足焊接的需要。
焊接滚轮架
焊接滚轮架借助焊件与主动滚轮间的摩擦力来带动圆筒形（或圆锥形）焊件旋转的装置。
焊接滚轮架特点是在焊接过程中施加压力而不加填充材料。多数压焊方法如扩散焊、高频焊、冷压焊等都没有熔化过程，因而没有象熔焊那样的有益合金元素烧损，和有害元素侵入焊缝的问题，焊接滚轮架从而简化了焊接过程，也改善了焊接安全卫生条件。同时由于加热温度比熔焊低、加热时间短，因而热影响区小。许多难以用熔化焊焊接的材料，往往可以用压焊焊成与母材同等强度的优质接头。
焊接滚轮架是一种焊接辅助设备，具体是一种焊接滚轮架，常用于圆筒类工件内外环缝和内外纵缝的焊接。包括底座、主动滚轮、从动滚轮、支架、传动装置，动力装置驱动等组成。传动装置驱动主动滚轮，利用主动滚轮与圆筒类工件之间的摩擦力带动工件旋转实现变位，可实现工件的内外环缝和内外纵缝的水平位置焊接，配套自动焊接设备可实现自动焊接，能大大提高焊缝质量，减轻劳动强度，提高工作效率。焊接滚轮架还可配合手工焊或作为检测、装配圆筒体工件的设备。
