焊接滚轮架的种类较多，可以根据滚轮架的结构形式可以运用在不同的焊接情况。

第一种焊接滚轮架是长轴式的一共有两排对称放置的滚轮，两排滚轮相互平行排列，主动滚轮和电动机相连，由电动机带动主动轮转动，和主动轮相对的是从动轮，从动轮上没有动力，它靠工件对滚轮的摩擦力转动。另外一些长轴的焊接滚轮架的滚轮就是一条直径是0.3~0.4m不等的圆柱形的钢柱，圆形钢柱的长度为1~5m不。

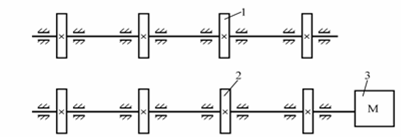

图2-1 长轴式滚轮架

１—从动滚轮 2—主动滚轮 3—驱动装置

另一种类是组合式滚轮架它们相互没有连接在一起，是单独承重的，所以这类组合式使用时便利很多，并且能适用较多类型的焊件。组合式滚轮架在焊接生产中的运用相对是最为普遍的焊接滚轮架。

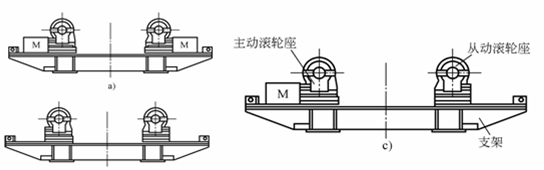

图2-2滚轮组在支架上的组合

a)主动滚轮架  b）从动滚轮架  c）混合式滚轮架  M—滚轮驱动装置

焊接滚轮架共有两种按照调节方式。考虑到要在焊接过程中顺应装配焊接直径大小不同的焊件，焊接滚轮架的两对滚轮之间的距离可以根据焊件直径的不同进行可大可小，调整滚轮之间距离的方式有两种。

一种是非自调式滚轮架，它的调节原理是通过转动丝杠来拖动滚轮的机架，使主动或者从动滚轮机架远离或靠近另一组滚轮，从而调节滚轮之间的距离。

另一种是自调式的。它的两对滚轮由滚轮轴支撑在钳形架上用螺栓固定，钳形架可以围绕芯轴转动，调整滚轮架的中心角从而可以焊接不同直径大小的焊件。该类型的焊接滚轮架是共有两幅分别为和电动机相连的主动轮和起到支撑作用的从动滚构成为成对使用，具有如下特点：主动轮上连接有电动机并在电动机的带动下主动轮开始转动，由于工件和主动轮之间有摩擦力，工件被带着转动，工件的另一端主要依靠从动轮支撑，在摩擦力的作用下工件带动从动轮转动。滚轮转动时产生震动较小不容易产生滑动因此性能稳定，在焊接工业中的运用最为广泛。

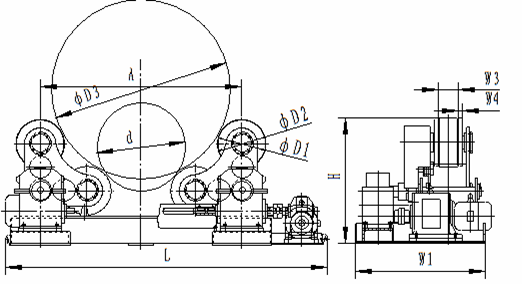

图2-3 自调式滚轮架主动滚轮架

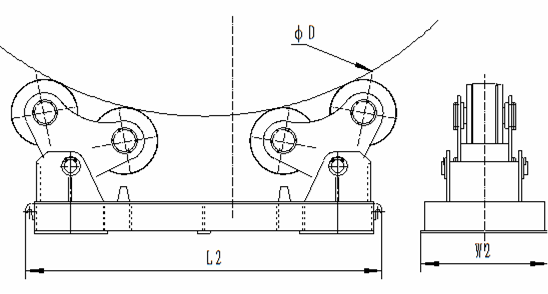

图2-4 自调式滚轮架从动滚轮架
