滚轮架类型的确定

2.1.1方案一：滚轮架类型：长轴式滚轮架

滚轮沿两平行轴排列，与驱动装置相联的一排为主动滚轮，另一排为从动滚轮。也有两排均为主动滚轮的，主要用于细长薄型焊件的组对与焊接，一般由用户根据焊件情况设计定制。如图2.1.

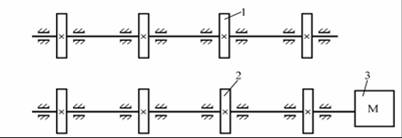

图2.1 长轴式滚轮架

驱动方案：一台电动机带动两个滚轮，即用一台发动机带动两排滚轮，实现两排均为主动轮的传动方案。

2.1.2方案二：滚轮架类型：组合式滚轮架

组合式滚轮架,如图2.2,的主动滚轮架，从动滚轮架，混合式滚轮架都是独立的，使用时可根据焊件的重量和长度进行任意组合，其组合比例也不仅是1与1的组合。因此，使用方便灵活，对焊件的适应性很强，是目前应用最广泛的结构形式。

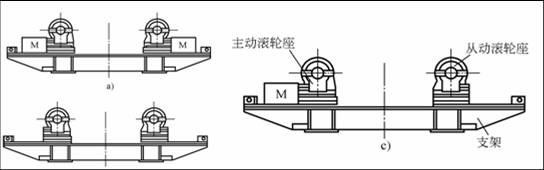

                 图2.2 组合式滚轮架

驱动方案：一台电动机只驱动一个滚轮架，如图2中的c图即为一台电动机驱动一个滚轮。
