卷板机的工作能力由卷板板宽、卷板厚度、卷筒直径和板材的屈服极限4个主要参数确定。应用较广泛的对称上调式三辊卷板机，一般在使用说明书中仅给出机器最大工作能力，即所卷板材屈服极限为σs0(一般为25kg/mm2)、最大板宽B0(mm)、最大板厚H0(mm)、卷制最小卷筒直径D0(mm)。在实际工作中，卷制的工件是各种各样的。当接到工件图时，往往不能很快地合理选择所用设备。为解决这一问题，我们自制了卷板机工作能力换算图表。在工作中，我们收集了对称上调式三辊卷板机工作能力的简便换算公式，该公式是以机器在最大工作能力时的强度和刚度要求为标准的，在卷筒直径、卷板宽度、板材屈服极限变化后，进行选择卷板的最大厚度。

　　主参数B、σs不变，最小卷筒直径D变化时，相应的最大卷板厚度为

　　H＝C1H0

　　当D≥D0时，H=(0.03D/D0+0.97)H0

　　当D0/2≤D＜D0时，H＝（0.3D／D0＋0.7）H0

　　主参数D、σs不变，卷制板宽B变化时，相应的最大卷板厚度为

　　主参数D、B不变，板材屈服极限σs变化时，相应的最大卷板厚度为

　　以上三种情况为某一主参数变化而影响板厚变化的情况。实际工作中，通常是多个主参数同时变化，尤其是D、B的变化，需通过上述三种情况联立求解得允许卷板的最大厚度。即从三种情况分别求得C1H0、C2H0、C3H0，最后确定板厚H=C1C2C3H0。

　　在实际工作中，应用上述公式计算，虽能合理选择设备，但计算过程较繁琐。为了应用方便，我们对自己拥有的卷板机都绘制了D-B-H图表。以S24010-25×4000对称上调式三辊卷板机为例说明自制图表的制做与使用方法。从机器使用说明书可知H0＝25mm、B0＝4000mm、D0＝1000mm、σs0＝25kg／mm2。应用第1、2种情况的公式，在坐标纸上以卷筒直径为横轴、选取的最大板厚为纵轴，并以板宽分别为某一数值时画出最大范围的曲线，如图1。

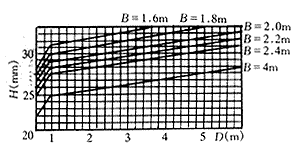

图1

　　图1为25×4000对称上调式三辊卷板机工作能力换算表，适用于Q235B(σs＜25kg/mm2)的板材；对16Mn(σs=35kg/mm2)板材应校正图表中的H，H校=0.83H。

　　不论卷制何种材质，我们都假定是机器规定的屈服极限，否则按实际屈服极限时的系数C3校正图表中选取的厚度。如卷制工件尺寸为 4500×28-2000，材质Q235B。以工件 4500在图表横轴上找到对应点，垂直向上找到B=2m线的交点，此交点对应的H=33＞28，可以加工该件。若材质为16Mn时，H校＝33×0．83＝27＜28，应选择用另一大规格的机床。

　　通过实际应用上述自制的D-B-H图表，不仅对编制工艺提供了方便，而且对操作设备具有指导作用。
