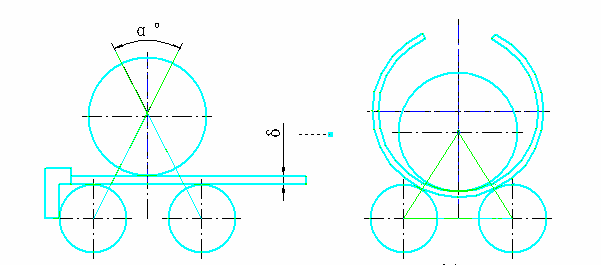

3-1、本机为对称型弯板机，通过上辊的下压和上、下辊的对滚来完成筒形工件的卷制。如图3-1所示

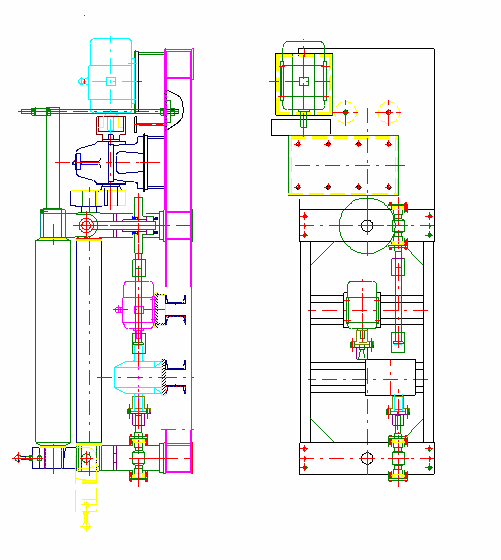

3-2、本机是由在焊接的整体底盘上的工作部分和传动部分这两大部分组成。工作部分由左、右辊子轴承座、一根上辊、二根下辊、升降丝杆蜗轮副以及一些辅助零件组成。下辊是主动辊，上辊可以沿着高度方向上下调节，传动部分由主电机、主减速电机及其他辅助零件组成。

3-3、下辊的传动是由主电机通过主减速机实现的，主减速机输出轴通过一组齿轮传动到两下辊，辊子传动方向的变换由主电机换向而获得。

3-4、上辊升降运动的实现，是由辅助电机通过辅助减速机带动左、右辊子轴承座下面的蜗杆、蜗轮机构运动，使固定在蜗轮上的丝母旋转，从而使升降丝杆上下移动来完成的。如图（3-4）

  ( 3-4)支架装配图Bracket Assembly Graphics

3-5、卸板装置是用来当圆筒件卷制完成后，在脱开左轴承即可倾轴承座之前，上辊先上升到位，在上辊尾端用平衡拉杆拉住上辊，然后将可倾轴承座上销轴抽出，翻倒可倾轴承座，卷制完成的工件可以从上辊的一端脱出。

3-6、主要零部件说明：三根辊子为45钢锻件，HRC35-45，支架为焊接件，焊后加工，底盘为焊接件，升降丝杆、蜗杆为45钢锻件。

3-7、电气部分，采用正泰电器，动作稳定，寿命长，安全可靠，操作方便。
